失敗しない熱処理加工のポイント

ポイント5 極小サイズ部品の熱処理

シャープエッジは欠けやすく、注意が必要な形状のひとつです。


←前のページを見る 次のページを見る→



金属部分の直角エッジ部分やギヤのシャープエッジ部分は熱処理後に欠けなどのトラブルが発生しやすいため注意が必要です。

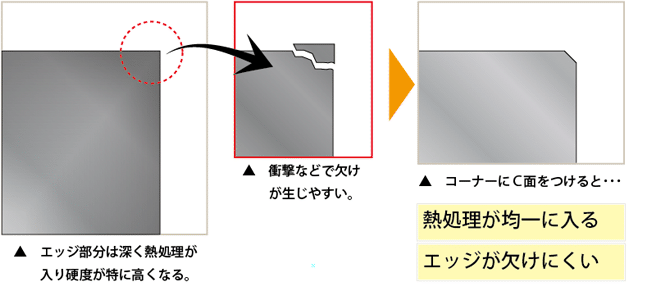

直角エッジ部分の場合 長尺シャフト材の場合説明図

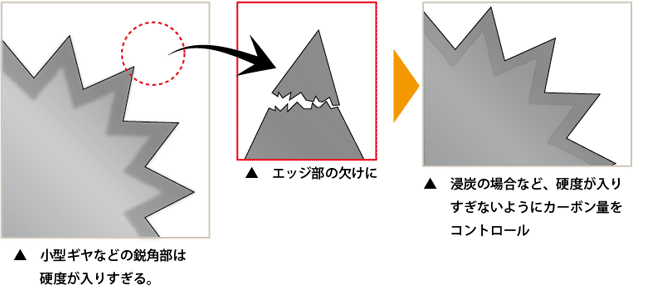

鋭角エッジ部分の場合 歯車など薄肉部品の場合説明図
エッジの欠けを防ぐ熱処理・形状とすること！
